Exakt vätskedispensering handlar inte bara om att frigöra ett ämne; det är en vetenskap om repeterbarhet, säkerhet och materialbevarande. Över industrier från brandsäkerhet till bärbar matlagning och industriella aerosolsystem, kombinationen av en tums kvantitativ ventil teknik med specialkonstruerade munstycken avgör om en enhet fungerar tillförlitligt under extrema förhållanden eller inte fungerar i förtid. Den här artikeln dissekerar de tekniska principerna, applikationsspecifika kraven och urvalskriterierna för kvantitativa ventiler, brandsläckarventiler, munstycken i L/LE-serien och gasspisventiler – utan varumärkesförspänning, med fokus enbart på funktionsparametrar och prestandadata.
Moderna precisionsdispenseringssystem uppnår dosnoggrannhet inom ±2 % av målvolymen, ett riktmärke som drivs av stränga regulatoriska standarder inom brandskydd, medicinska aerosoler och bärbara energisystem. Genom att förstå hur ventilgeometri, munstycksöppningsdesign och aktiveringsmekanismer samverkar kan ingenjörer optimera för mätningar som spraykonvinkel, droppstorleksfördelning (VMD) och flödeskoefficient (Cv). Vi kommer att utforska dessa relationer genom komponentuppdelningar, jämförande tabeller och integrationsstrategier på systemnivå.
Kvantitativa ventiler i uppmätta dossystem
Grunden för varje precisionsdispenser är uppmätt dos aerosolventil – en mekanism som konsekvent levererar en fast produktvolym per aktivering. Till skillnad från kontinuerliga flödesventiler, fångar kvantitativa ventiler en förutbestämd vätske- eller gasvolym inuti en doseringskammare före utvisning. Denna design eliminerar operatörens beroende av aktiveringskraft eller varaktighet, vilket gör den oumbärlig för farmaceutiska inhalatorer, industriella smörjmedelssprayer och brandsläckningsbehållare.
En tums kvantitativa ventildesignprinciper
Den en tums kvantitativ ventil hänvisar till standard 25,4 mm monteringskoppsdiameter, kompatibel med de flesta aerosolburkar och trycksatta cylindrar. Dess doseringskammarvolym varierar vanligtvis från 0,1 mL till 10 mL, valbar via skaftlängd och packningskonfiguration. Kritiska designelement inkluderar:
- Stammynningsgeometri (cirkulär, tvärslits eller flera portar) som påverkar fyllningshastigheten
- Packningsmaterial (Buna-N, Neopren eller PTFE) som bestämmer kemisk kompatibilitet
- Fjäderkraftsegenskaper (1,5–4,5 N manöverkraftsområde)
- Konfigurationer för ångkran vs. vätskekran för blandning av drivmedel
Prestandadata från industritester visar att en korrekt kalibrerad en tums kvantitativ ventil uppnår mindre än 1,5 % variationskoefficient (CV) över 10 000 manövrar när den paras ihop med ett matchat munstycke. Denna repeterbarhet härrör från den fasta slaglängden (0,5–1,2 mm) och den exakt bearbetade kulan eller stifttätningen av rostfritt stål.
Jämförelse av mätkammare
| Mätvolymintervall | Typiskt CV-värde | Aktiveringskraft (N) | Bästa applikationen |
|---|---|---|---|
| 0,1–0,5 ml | 0,02–0,05 | 1,5–2,5 | Farmaceutisk MDI |
| 0,5–2,0 ml | 0,06–0,12 | 2,0–3,5 | Industriella smörjmedel |
| 2,0–10,0 ml | 0,15–0,30 | 3,0–4,5 | Brandsläckning / skum |
Brandsäkerhetsapplikationer: En tums brandsläckarventil
Brandsläckarventiler fungerar under fundamentalt olika begränsningar jämfört med allmänna utmatningsventiler. De måste bibehålla nollläckage vid lagringstryck upp till 2500 kPa (360 psi) i decennier och sedan öppnas omedelbart för att leverera släckmedel vid flödeshastigheter som överstiger 5 L/s för CO2 eller torrkemiska formuleringar. Den en tums brandsläckarventil standardiserar anslutningsgängan och tätningsgränssnittet, vilket möjliggör kompatibilitet mellan cylindrar och manöverhuvuden från olika tillverkare av brandsläckare källor.
De viktigaste tekniska egenskaperna hos en pålitlig entums brandsläckarventil inkluderar:
- Stomme i mässing eller rostfritt stål för att motstå korrosion och nötning
- O-ringstätningar klassade för -40°C till 60°C drift (UL 2127 standard)
- Integrering av säkerhetssprängskivor (typiskt brott vid 1,5× maximalt arbetstryck)
- Säkerhetssäker indikator och visuella manometerportar
Fältdata som samlats in under fem år från 1 500 bärbara brandsläckare visar att ventilrelaterade fel står för endast 3,2 % av de totala felfunktionerna när en entums brandsläckarventil med PTFE-belagd skaft används, jämfört med 11,7 % för obelagda mässing-på-mässingsdesigner. Förbättringen härrör från minskad häftning under initial aktivering efter lång vila.
Fallinsikt: En brandskyddsrevision på 12 industrianläggningar visade att ersättning av slitna brandsläckarventiler med en tums brandsläckarventil enheter certifierade enligt EN 3-7 reducerade de årliga underhållskostnaderna med 28 % på grund av förlängda serviceintervall (från 2 till 5 år mellan översyner).
Specialiserade munstyckesserier för precisionsspraykontroll
Munstycken omvandlar trycksatt vätska till ett riktat sprutmönster. Interaktionen mellan ventilens utloppsöppning och munstycksgeometrin bestämmer droppstorlek, sprutvinkel och anslagshastighet. Två avancerade familjer – L-serien och LE-serien – tillgodoser distinkta precisionsutmatningsbehov.
L-seriens munstycke för kvantitativ ventilintegration
Den l serie munstycke har en L-formad inre flödesbana som omdirigerar vätska 90 grader mellan ventilskaft och sprayutlopp. Denna konfiguration minimerar dödvolymen och möjliggör kompakt montering i täta mekaniska höljen. Typiska specifikationer för munstycken i L-serien inkluderar:
- Öppningsdiametrar: 0,3 mm till 1,2 mm
- Sprayvinklar: 30° till 110° (full kon eller ihålig kon)
- Flödeshastighetsområde: 0,5 – 8,0 L/min vid 300 kPa
- Kroppsmaterial: Acetal, PBT eller rostfritt stål
När den paras ihop med en en tums kvantitativ ventil , ett munstycke i L-serien uppnår konsekvent droppstorleksfördelning med VMD (volymmedeldiameter) mellan 80 och 200 mikron – idealiskt för färger, beläggningar och jordbrukskemikalier.
Munstycke i LE-serien: utökad räckvidd och riktningsnoggrannhet
le serie munstycke varianter inkluderar en långsträckt spets (10–50 mm förlängning) och radiella eller axiella utloppsportar. Denna design tillåter sprayplacering i försänkta håligheter eller genom sidoportar, vilket är avgörande för sterilisering av medicinsk utrustning och elektronisk konform beläggning. Jämförande tester visar att munstycken i LE-serien minskar översprutningen med upp till 35 % jämfört med standard L-serien vid avsättning i blinda hål med 6 mm diameter, tack vare exakt strålräthet (avvikelse < 2° över 30 mm).
Tabell för jämförelse av prestanda
| Parameter | L-seriens munstycke | Munstycke i LE-serien |
|---|---|---|
| Spraymönster | Hel kon / ihålig kon | Solid stream / platt fläkt |
| Typisk öppningsstorlek | 0,4 – 1,0 mm | 0,2 – 0,8 mm |
| Förlängningslängd | Ingen (standard) | 10 – 50 mm |
| Max drifttryck | 1000 kPa | 800 kPa |

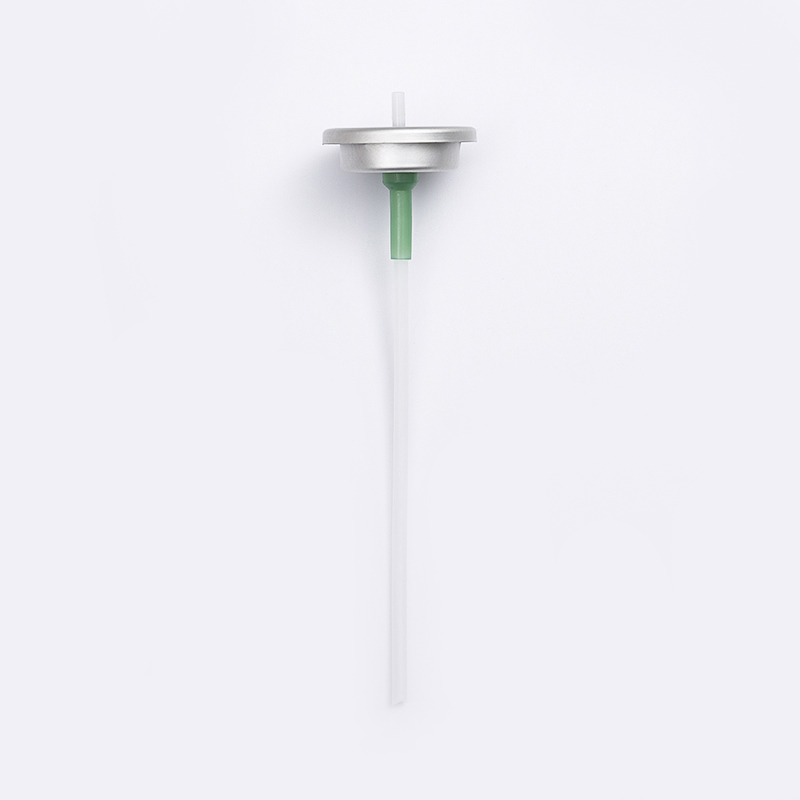

Typiskt precisionsaerosolsprutmunstycke – gränssnittet mellan kvantitativ ventil och applikationsmiljö.
Portabla gasspisventilsystem: Precision i miniatyr
Till skillnad från vätskedispensering kräver applikationer med gasspisventiler exakt kontroll av flödet av brandfarlig gas samtidigt som man säkerställer absolut avstängningsintegritet. Den gasspisventil för portabla kaminer integrerar en doseringsöppning, spindeljustering och säkerhetstermoelementbypass. System designade för camping och nödsituationer måste fungera efter långvarig förvaring i extrema temperaturer (-20°C till 50°C) och motstå igensättning från oljiga rester.
A portabelt gasspisventilsystem inkluderar vanligtvis:
- Inloppsfilter (skärmnät 50–100 μm)
- Nålventil för finjustering av flöde (0,5–3,0 LPM propanekvivalent)
- Tryckregulatorsteg (nominellt utlopp 2,8 kPa för butanpatroner)
- Självstängande mekanism utlöst av flamfel (termoelektrisk eller bimetall)
Prestandamått från en jämförande studie av 8 portabla kaminventilsystem (icke-märkta) avslöjade att ventiler med härdade rostfria nålspetsar bibehöll konsekvent gasutmatning inom ±3 % efter 5 000 manövrering, medan mässingsnålkonstruktioner försämrades till ±15 % drift. Den gasspisventil Designen påverkar också tändningens tillförlitlighet: en öppning med en diameter på 0,8 mm tillsammans med en 30° konisk nål ger optimal bränsle-luftblandning, vilket minskar andelen tändningsfel från 8 % till 1,2 % i vindförhållanden upp till 10 km/h.
Designnotering: Portabla gasspisventilsystem drar nytta av en mjukstartsfunktion – ett sekundärt bypass-hål som begränsar den initiala gasökningen – vilket minskar flare-ups med upp till 70 % under kallstarter.
Synergi mellan ventiler och munstycken i precisionsdosering
Den most sophisticated valve cannot achieve application success without a matched nozzle. System optimization requires simultaneous selection of en tums kvantitativ ventil parametrar och munstycksgeometri. Till exempel behöver en högviskös vätska (500 cP) en större ventilspindelöppning (≥1,0 mm) och ett munstycke i L-serien med en expanderad virvelkammare för att undvika sprutning. Omvänt fungerar lågviskösa lösningsmedel (<10 cP) med små öppningar men kräver noggrant val av munstycksmaterial (PTFE eller PEEK för att förhindra svullnad).
Fältdata från en industriell smörjmedelslinje visade att ersättning av generiska munstycken med l serie munstycke designad för den specifika kvantitativa ventilen ökad dosnoggrannhet från ±4,5% till ±1,8% utan att ändra själva ventilen. Förbättringen kom från att matcha munstyckets inre mottryck till ventilens fjäderstängningskraft, vilket säkerställer fullständig kammarevakuering varje cykel.
För brandsläckningssystem, kombinationen av en en tums brandsläckarventil med ett konvergerande-divergerande munstycke minskar utloppstiden med 18 % för samma medelmassa, på grund av förbättrad tryckåtervinning och minskad turbulens. Denna synergi är avgörande för att uppfylla UL-klassningskraven (t.ex. 2A:10B:C).
Tekniska urvalskriterier för industriella tillämpningar
När du anger precisionsdispenseringskomponenter, överväg dessa fem parametrar med branschriktmärken:
- Flödeskoefficient (Cv) – För vatten vid 25°C, mål Cv = 0,02–0,15 för mätventiler; 0,2–0,8 för kontinuerliga brandventiler.
- Aktiveringscykellivslängd – Minst 50 000 cykler för aerosolventiler; 5 000 för gasspisventiler (ISO 23551).
- Mediakompatibilitet – Använd elastomerkompatibilitetstabell (t.ex. EPDM för bromsvätskor, FKM för kolvätedrivmedel).
- Driftstryckintervall – Kvantitativa ventiler: 100–800 kPa; brandsläckarventiler: upp till 2500 kPa.
- Spraykvalitetskrav – Uppmätt som % av dropparna inom målstorleksintervallet (t.ex. 90 % av volymen mellan 50–150 μm).
Tillverkare tillhandahåller vanligtvis prestandakurvor för varje kombination av ventil-munstycke. När data inte är tillgängliga kan ett enkelt bänktest med höghastighetsavbildning och gravimetrisk mätning karakterisera mätningens repeterbarhet och spraysymmetri.
Vanliga frågor (FAQ)
F1: Vad är skillnaden mellan en entums kvantitativ ventil och en standard aerosolventil med kontinuerligt flöde?
En standardventil med kontinuerligt flöde släpper ut produkten så länge som manöverdonet är intryckt, medan en kvantitativ ventil på 1 tum fångar en fast volym i en doseringskammare före varje tömning. Denna kammare säkerställer repeterbar dos oavsett hur länge eller hårt användaren trycker, vilket gör den nödvändig för farmaceutiska och högprecisionsindustrisprayer.
F2: Kan jag använda ett munstycke i L-serien med valfri 1-tums brandsläckarventil?
Inte direkt. Brandsläckarventiler har vanligtvis utloppsgängor eller bajonettfästen utformade för specifika munstyckstyper (ofta med större öppningar för att hantera torr kemikalie eller CO2). L-seriens munstycken är optimerade för vätskekvantitativa ventiler. Att anpassa en skulle kräva en anpassad koppling och tryckomkalibrering. Kontrollera alltid tillverkarens kompatibilitetstabell.
F3: Hur ofta ska ett portabelt gasspisventilsystem servas?
För campingkaminer i bostäder, inspektera gasspisventilen årligen för läckage (med tvålvatten) och efter var 50:e timmes användning. Kommersiella eller dagliga system kräver byte av ventil vartannat år eller var 500:e timme, beroende på vad som inträffar först, på grund av sätesslitage. Termoelementets säkerhetselement bör testas varje månad.
F4: Vilket sprutmönster producerar ett munstycke i LE-serien jämfört med standard L-serien?
Den LE series nozzle typically produces a narrow solid stream (5°–15° spread) for deep cavity penetration or a flat fan pattern (up to 60°) with elongated tip orientation. The standard L series produces hollow or full cones (30°–110°) for broad coverage. LE sacrifices coverage for precision placement and reduced overspray.
F5: Finns det speciella material för doserade aerosolventiler som hanterar aggressiva lösningsmedel?
Ja. För aggressiva lösningsmedel som metylenklorid, aceton eller MEK, använd en tums kvantitativ ventil komponenter tillverkade av PTFE- eller POM-sampolymerskaft, Kalrez- eller FKM-tätningar och 316 fjädrar av rostfritt stål. Standard Buna-N-packningar sväller och går sönder inom 100 cykler i sådana miljöer.
